ULANGAN AKHIR SEMESTER (UAS)
GASAL
TAHUN
PELAJARAN 2016 /
2017
LEMBAR SOAL
MATA PELAJARAN : UKUR TANAH (UKT)
KODE SOAL 119
Kelas :
10 TB Paket Keah. : TKBB + TKK
Hari/Tanggal :
Senin/5 Desember 2016
Waktu : 12.00 – 13.30 (90 menit) Jumlah
Soal : 40 + 1 Butir
1.
Pernyataan dibawah ini yang SALAH adalah ….
A.
IlmuUkurTanah/Survei
dan Pemetaan adalah sebagian
kecil
dari ilmu yanglebih luas,
dinamakan Ilmu Geodesi.
B.
Maksud ilmiah Ilmu Geodesi,
yaitu
menentukan bentukpermukaan bumi.
C.
Maksud
praktis Ilmu Geodesi,
yaitu
yang mempelajari penggambaran
sebagian besar
atau sebagian kecil dari permukaan bumi yang disebut peta.
D.
Maksud
ekonomis Ilmu Geodesi,
yaitu
menentukan harga
tanah.
E.
Sampai radius 55 km, meskipun
permukaan
bumi itu lengkung (tidak datar)
maka
dalam penggambaran kita anggap datar.
2.
Berikut ini adalah tujuan ilmu ukur tanah/survey
pemetaan, KECUALI….
A.
Menentukan
posisi sembarang
bentuk
yang berbeda di atas permukaan
bumi.
B.
Menentukan letak ketinggian (elevasi)
yang berpedoman
pada permukaan
air laut rata– rata/Mean Sea Level (MSL).
C.
Menentukan
bentuk atau
relief
permukaan tanah
beserta benda-
benda yang ada
dipermukaan tanah
tersebut.
D.
Menentukan
panjang,
arah/sudut,
dan koordinat
suatu
titik (posisi) dari titik lain yang terdapat pada
permukaan bumi.
E.
Pengukuran
mendatar
dari titik-titik
yang terletak diatas
permukaan
bumi.
3.
Berikut ini adalah ruang lingkup surveidan pemetaan, KECUALI….
A.
Badan Pertanahan
Nasional
(BPN), untuk
menentukan batas-batas tanah milik.
B.
Kementrian pekerjaan umum
dalam
rencana
pembuatan jalan,saluran-
saluran.
C.
Badan
Koordinasi Survei
dan Pemetaan Nasional
(Bakosurtanal)
yang
menentukan batas-batas
sebuah negara.
D.
Jawatan
Topografi Angkatan
Darat, dibidang
pariwisata, dalam penentuan situasi lokasi
tempat hiburan.
E.
Kementrian ESDM (Energi
dan Sumber
Daya Mineral) tentang
batas- batas tambang minyak,
tambang
batu bara, tambang emas,
dsbnya.
4.
Apa yang dimaksud dengan peta?
A.
Peta adalah sajian secara grafis
(gambar) dari data2 yang diketahui tentang bumi yang dilukiskan di atas bidang datar
(kertas) dengan skala tertentu.
B.
Peta adalah sajian secara grafis
(gambar) dari data2 yang diketahui tentang bumi yang dilukiskan di atas bidang
datar (kertas) tanpa skala.
C.
Peta adalah sajian secara grafis
(gambar) dari data2 yang diketahui tentang bumi yang dilukiskan di atas bidang
datar (kertas).
D.
Peta adalah sajian secara grafis
(gambar) dari legenda yang diketahui tentang bumi yang dilukiskan di atas
bidang datar (kertas) dengan skala tertentu.
E.
Peta adalah sajian secara grafis
(gambar) dari simbol yang diketahui tentang bumi yang dilukiskan di atas bidang
datar (kertas) dengan skala tertentu.
5.
Apa yang dimaksud dengan skala peta ?
A.
Skala adalah perbandingan antara suatu
jarak di atas peta dengan suatu jarak
yang sama di atas permukaan bumi yang dinyatakan dalam garis.
B.
Skala adalah perbandingan antara suatu
jarak di atas peta dengan suatu jarak
yang sama di atas permukaan bumi.
C.
Skala adalah perbandingan antara suatu
jarak di atas peta dengan suatu jarak
yang sama di atas permukaan bumi yang dinyatakan dalam meter.
D.
Skala adalah penjumlahan antara suatu
jarak di atas peta dengan suatu jarak
yang sama di atas permukaan bumi.
E.
Skala adalah pengurangan antara suatu
jarak di atas peta dengan suatu jarak
yang sama di atas permukaan bumi.
6.
Pembagian peta menurut skalanya adalah
….
A.
peta teknis, peta non teknisi.
B.
peta geografi, dan peta non geografi.
C.
peta teknis, peta topogafi, dan peta
geografi.
D.
peta topografi, dan peta non topografi.
E.
peta teknis, peta topogafi, dan peta
geografi serta hidrografi.
7.
Simbol atau tanda gambar sebagai legenda
pada peta dibagi menjadi ….
A.
unsur kebudayaan, unsur perairan, unsur
ketinggian.
B.
unsur kebudayaan, unsur perairan, unsur
tumbuh-tumbuhan.
C.
unsur perairan, unsur ketinggian, unsur
tumbuh-tumbuhan.
D.
unsur kebudayaan, unsur perairan, unsur
ketinggian, unsur tumbuh-tumbuhan.
E.
unsur kebudayaan, unsur perairan, unsur
ketinggian, unsur tumbuh-tumbuhan dan unsur sosial.
8.
Simbol warna
dalam legenda peta yang SALAH
dalam pernyataan dibawah ini adalah ….
A.
unsur kebudayaan, warna hitam dan merah.
B.
unsur perairan, warna biru.
C.
unsur ketinggian, warna coklat.
D.
unsur tumbuh-tumbuhan, warna hijau.
E.
unsur sosial, warna kuning.
9.
Tiga macam besaran/satuan dalam ilmu
ukur tanah/survey pemetaan yaitu ….
A.
Satuan
Jarak – Satuan
Luas
– Satuan
Sudut.
B.
Satuan
Jarak – Satuan
Luas
– Satuan
derajat.
C.
Satuan
Jarak – Satuan
meter persegi – Satuan Sudut.
D.
Satuan
meter – Satuan Luas – Satuan Sudut.
E.
Satuan
inci – Satuan are
– Satuan
radial.
10.
Pernyataan dibawah ini yang SALAH adalah ….
A.
1 km(kilometer) =
1000 m.
B.
1 hm(hektometer) =
100 m.
C.
1 Yard (Inggris) =
3 feet.
D.
1 Feet =
12 inci.
E.
1 Inci =
24 cm.
11.
Berikut ini adalah 3 cara untuk
menyatakan besaran sudut!
A.
Sexagesimal, sentisimal, derajat.
B.
Sexagesimal, sentisimal, grade.
C.
Sexagesimal, derajat, grade.
D.
Desimal, sentisimal, radial.
E.
Sexagesimal, sentisimal, radial.
12.
Pernyataan dibawah ini yang SALAH adalah ….
A.
Cara
seksagesimal,
yaitu
dengan membagi
lingkaran
dalam 360 bagian yang dinamakan
derajat.
B.
Satu derajat dibagi
lagi
menjadi
60 bagian, yang disebut
menit, menulisnya
60’.
C.
Carasentisimal, yaitu dengan membagi lingkaran dalam 400
bagian yang
dinamakan
grade.
D.
Carasentisimal, yaitu dengan membagi lingkaran dalam 100
bagian yang
dinamakan
centigrade.
E.
Satu grade dibagi
menjadi
100 bagian, yang dinamakan
centrigrade, menulisnya100cg
13.
Tanda Titik di
lapangan dalam ukur tanah dikelompokan menjadi dua yaitu ….
A.
Titik Tetap dan Titik Sementara.
B.
Titik Tetap dan Titik Tidak Tetap.
C.
Titik Sementara dan Titik Darurat.
D.
Titik Triangulasi dan Titik Polygon.
E.
Titik Patok dan Titik Yalon.
14.

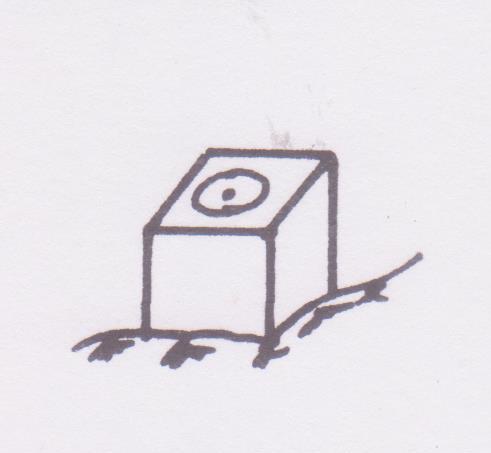

Lihat gambar di
bawah ini.
B.
C.
D.
E.
Salah satu
contoh tanda titik di lapangan yang bersifat sementara ialah ….
A.
Gambar A.
B.
Gambar B.
C.
Gambar C.
D.
Gambar D.
E.
Gambar E.
15.
Dari gambar soal
diatas, yang termasuk contoh Titik Triangulasi ialah ….
A.
Gambar A.
B.
Gambar B.
C.
Gambar C.
D.
Gambar D.
E.
Gambar E.
16.
Tanda Titik
Sementara di lapangan terdiri dari ….
A.
Patok, poligon, dan rambu ukur.
B.
Patok, yalon, dan alat ukur.
C.
Patok, yalon, dan rambu ukur.
D.
Triangulasi, topografi, dan kadaster.
E.
Patok primer, patok sekunder, dan patok tersier.
17.
Tanda Titik
Tetap di lapangan terdiri dari ….
A.
Titik Polygon dan Titik Koordinat.
B.
Titik Triangulasi dan Titik Polygon.
C.
Titik Triangulasi Primer dan Titik Triangulasi Tersier.
D.
Titik Topografi Primer dan Titik Kadaster Quartier.
E.
Titik Koordinat dan Titik Triangulasi.
18.
Alat ukur jarak
langsung berikut ini yang benar adalah….
A.
Kayu ukur, rantai ukur, pita ukur, dan pesawat ukur (theodolit).
B.
Kayu ukur, rantai ukur, balok ukur, dan roda ukur (odometer).
C.
Kayu ukur, rantai ukur, balok ukur, dan pesawat ukur (theodolit).
D.
Kayu ukur, rantai ukur, pita ukur, dan roda ukur (odometer).
E.
Kayu ukur, patok ukur, pita ukur, dan pesawat ukur (theodolit).
19.
Perhatikan
gambar dibawah ini.
Nama alat ukur
jarak diatas adalah ….
A.
Klinometer
B.
Curvimeter
C.
Odometer
D.
Pedometer
E.
Footmeter
20.
Alat ukur sudut tegak sederhana adalah….
A. Klinometer
B. Curvimeter
C. Odometer
D. Pedometer
E. Footmeter
21.
Alat ukur sudut
datar sederhana berikut ini yang benar adalah….
A. Kompas, klinometer, dan cermin
sudut.
B. Klinometer, penta prisma, dan cermin
sudut.
C. Kompas, klinometer, dan penta
prisma.
D. Klinometer, kompas, dan penta
prisma.
E. Kompas, penta prisma, dan cermin
sudut.
22.
Perhatikan
gambar berikut ini.
Nama alat dari gambar
diatas adalah ….
A. Kompas,
B. Cermin sudut.
C. Curvimeter
D. Klinometer.
E. Penta prisma.
23. Yang BUKAN
termasuk alat ukur sudut tegak/beda tinggi ialah ….
A. Klinometer
B. Waterpas
C. Slang Plastik
D. Pesawat Theodolit
E. Kompas
24. Perhatikan gambar dibawah ini.
Alat diatas digunakan untuk menghitung ….
A.
Beda tinggi, sudut datar.
B.
Beda tinggi, jarak optis.
C.
Beda tinggi, sudut tegak
D.
Beda tinggi, jarak langsung,
E.
Beda tinggi, jarak miring.
25. Perhatikan gambar pengukuran tinggi tiang
bendera dengan Klinometer dibawah ini :
(m)
(h1)
|
|
(h2)
Bila α = sudut kemiringan = 30°;
(d) = jarak datar dari pengukur ke
tiang bendera = 20 M;
(h2) = tinggi siswa pengukur = 1,50
M;
(h1) + (h2) = tinggi tiang bendera;
(m) = jarak miring
Pada saat praktek di lapangan, data
yang langsung didapat ialah ….
A.
α; d; h1; h2dan m.
B.
α; d; h1; dan h2
C.
α; d; h1; dan m
D.
α; d; dan h2
E.
α;d; dan h1
26. Dari gambar soal nomor 25 diatas, bila
diketahui data lapangan α dan (d); maka (h1) dapat dihitung dengan rumus ….
A.
m = (d) : sinus α dan (h1) = m x cosinus α.
B.
m = (d) x sinus α dan (h1) = m : cosinus α.
C.
m = (d) x cosinus α dan (h1) = m x sinus α.
D.
m = (d) : cosinus α dan (h1) = m : sinus α.
E.
m = (d) : cosinus α dan (h1) = m x sinus α.
27. Dari gambar soal nomor 25 diatas,
bila diketahui (h1) = 35 M; maka tinggi tiang bendera ….
A.
35,50 Meter.
B.
36,00 Meter.
C.
36,50 Meter.
D.
55 Meter.
E.
65 Meter.
28. Membuat garis lurus di lapangan
dengan yalon, dapat dikerjakan oleh ….
A.
Minimal 1 orang.
B.
Minimal 2 orang.
C.
Minimal 3 orang.
D.
Minimal 4 orang.
E.
Minimal 5 orang.
29. Menentukan titik potong antara dua
garis yang bersilangan di lapangan dengan yalon, dapat dikerjakan oleh ….
A.
Minimal 1 orang.
B.
Minimal 2 orang.
C.
Minimal 3 orang.
D.
Minimal 4 orang.
E.
Minimal 5 orang
30. Perhatikan gambar di bawah ini.
Gambar di atas menunjukkan praktek
….
A.
Membuat garis lurus antara dua titik di lapangan.
B.
Memperpanjang garis lurus di lapangan.
C.
Membuat garis antara dua titik melalui rintangan.
D.
Menentukan titik potong antara dua garis yang bersilangan di lapangan.
E.
Membuat garis lurus antara dua titik di lapangan membentuk sudut 30°
31. Perhatikan gambar di bawah ini.
Gambar di atas menunjukkan praktek
….
A.
Membuat garis lurus antara dua titik di lapangan.
B.
Memperpanjang garis lurus di lapangan.
C.
Membuat garis antara dua titik melalui rintangan.
D.
Menentukan titik potong antara dua garis yang bersilangan di lapangan.
E.
Membuat garis lurus antara dua titik di lapangan membentuk sudut 30°
32. Untuk mengukur luas tanah dapat
dilakukan dengan beberapa cara, yaitu ….
A.
Rangkaian segitiga, koordinat siku/trapesium, dan cara koordinat titik.
B.
Rangkaian sudut, koordinat siku/trapesium, dan cara koordinat titik.
C.
Rangkaian segitiga, koordinat trapesium sama sisi, dan cara titik.
D.
Rangkaian sudut, koordinat trapesium sama sisi, dan cara koordinat.
E.
Rangkaian segitiga, koordinat trapezium sama kaki, dan cara titik.
33. Rumus yang digunakan untuk mengukur
luas tanah dengan cara segitiga ialah ….
A.
{S x (S – S1) x (S – S2) x (S – S3)} : 0,5
B.
√{S x (S – S1) x (S – S2) x (S – S3)}
C.
{S x (S + S1) x (S + S2) x (S + S3)} : 0,5
D.
√{S + (S – S1) + (S – S2) + (S – S3)} : 2
E.
{S + (S – S1) + (S – S2) + (S – S3)} : 0,5
34. Perhatikan gambar dibawah ini.
Pengukuran luas tanah seperti gambar
diatas minimal membutuhkan alat ….
A.
Meteran, patok, yalon.
B.
Meteran, patok, kompas.
C.
Meteran, yalon, penta prisma.
D.
Meteran, patok, cermin sudut.
E.
Meteran, yalon, curvimeter
35. Dari hasil pengukuran luas tanah
dengan cara rangkaian segitiga diperoleh data :
S1 = 8 m; S2 = 13 m; S3 = 8 m; S =
14,5 m (lihat gambar soal diatas).
Luas dari segitiga tersebut ialah ….
A.
819,9 m2
B.
891,9 m2
C.
918,9 m2
D.
981,9 m2
E.
991,9 m2
36. Berikut ini adalah pernyataan
keselamatan kerja dalam pengukuran luas dengan cara rangkaian segitiga, KECUALI ….
A. Bacalah sudut datar pada Kompas dengan teliti.
B. Gunakan pakaian kerja lengkap.
C. Gunakan alat sesuai dengan fungsinya.
D. Pusatkan perhatian pada pekerjaan.
E. Catatlah data hasil pengukuran dengan teliti dan benar
37. Dalam pengukuran luas dengan cara koordinat siku/cara
trapesium, yang BUKAN
termasuk alat utama ialah ….
A.
Meteran.
B.
Yalon/patok.
C.
Klinometer.
D.
Penta Prisma.
E.
Cermin Sudut.
38. Dalam pengukuran luas dengan carakoordinat titik, penggambaran
hasil pengukuran dibantu dengan garis silang koordinat Cartesius. Pernyataan
yang benar adalah ….
A.
Sumbu X dari nol ke arah kanan (+) dan Sumbu Y dari nol ke arah atas (--).
B.
Sumbu X dari nol ke arah kanan (+) dan Sumbu Y dari nol ke arah atas (+).
C.
Sumbu X dari nol ke arah kanan (--) dan Sumbu Y dari nol ke arah atas (+)
D.
Sumbu X dari nol ke arah kiri (+) dan Sumbu Y dari nol ke arah bawah (--).
E.
Sumbu X dari nol ke arah kiri (+) dan Sumbu Y dari nol ke arah bawah (+).
39. Dari hasil pengukuran luas tanah
dengan cara koordinat siku/trapesium diperoleh data :
P1-P1’= 6 m; P2-P2’ = 11 m; P1’-P2’=
12 m (lihat gambar soal diatas).
Luas dari trapesium tersebut ialah
….
A.
90 m2
B.
92 m2
C.
98 m2
D.
100 m2
E.
102 m2
40.
Dari hasil
pengukuran luas tanah dengan Kompas/Cara
Polar diperoleh dataPo–P1; Po–P2; α1;
α2; α3. Luas segitiga Po-P1-P2 dapat dihitung dengan rumus :
A.
½ x Po-P1 x Po-P2 x sinus (α2-α1)
B.
½ x Po-P1 x Po-P2 x sinus (α3-α1)
C.
½ x Po-P1 x Po-P2 x sinus (α3-α2)
D.
½ x Po-P1 x Po-P2 x cosinus (α2-α1)
E.
½ x Po-P1 x Po-P2 x cosinus (α3-α1)
Selamat
Mengerjakan
Mantap
BalasHapus
